Anlagensteuerung für Materialflussanlagen und Palettiertechnik
Palettenwechsler, Förderstrecken und Schleusen arbeiten erst dann als Linie, wenn eine gemeinsame Anlagensteuerung ihre Bewegungen aufeinander abstimmt. Baust liefert diese Steuerungsebene zusammen mit der Mechanik, denn Konstruktion, Elektroplanung und Programmierung liegen im selben Unternehmen wie der Anlagenbau. Sie koordinieren damit keine Schnittstelle zwischen Maschinenlieferant und externem Programmierer. Gesteuert werden einzelne Stationen ebenso wie komplette Palettierlinien mit Magazin, Zentrierung, Wechsel und Ladungssicherung.
Unsere Steuerungstechnik ist kein Zukaufteil, das am Ende über fertige Maschinen gelegt wird. Schon im Layout legen wir fest, welche Sensoren eine Übergabe absichern, wo Freigaben entstehen und welche Meldungen an Ihre Leitebene zurückgehen. Die Anlagensteuerung wächst so mit dem Entwurf. Auch Sicherheitsbereiche, Zugänge für die Instandhaltung und Reserven für spätere Stationen fließen in diese frühe Planung ein. Weil Logik und Mechanik zueinander passen, bevor das erste Bauteil montiert ist, verkürzt sich die Inbetriebnahme vor Ort.
Taktgenaue Übergaben zwischen Förderstrecke, Wender und Wechsler

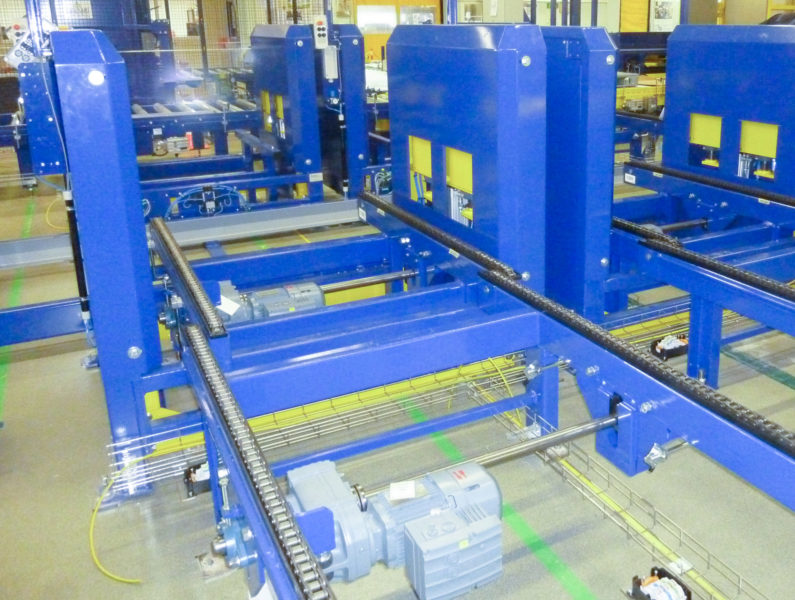

Auf dem Weg durch die Halle passiert eine Palette oft ein halbes Dutzend Stationen: Rollenförderer, Eckumsetzer, Palettenwender, Wechsler und Wickler. Jede davon hat ihren eigenen Takt. Unsere Anlagensteuerung gibt eine Ladeeinheit erst weiter, wenn der nachfolgende Platz frei gemeldet ist. Falls dieser Platz noch belegt ist, wartet die Ladeeinheit auf einer Pufferstrecke. Wo ein Senkrechtförderer Paletten über mehrere Ebenen hebt, gilt diese Logik für jede Ebene einzeln.
Beim Umpalettieren kommt eine zweite Aufgabe hinzu. Zwischen Wender und Wechsler ändern sich Ladungsträger und Lage der Ware, die Ladung selbst muss stabil bleiben. Positionen und Endlagen werden deshalb an jeder Station gemeldet und bestätigt, bevor die nächste Bewegung startet.
Bei Wechselleistungen von bis zu 60 Paletten pro Stunde bleibt für Handeingriffe keine Zeit. Eine abgestimmte Anlagensteuerung hält diesen Takt über die ganze Schicht. Sie erkennt Engpässe früh und bremst vorgelagerte Förderer rechtzeitig, statt eine Station volllaufen zu lassen.
Schleusen im Hygienebereich über die Anlagensteuerung verknüpfen
In Lebensmittel- und Pharmabetrieben trennt eine Schleuse Zonen mit unterschiedlichen Hygieneanforderungen. Palettenwechsler, Desinfektionsschleuse mit UVC-Strahlen und Fördertechnik stehen dort oft unmittelbar hintereinander. Die Anlagensteuerung gibt den Weg in den geschützten Bereich erst frei, wenn Wechsel und Desinfektion vollständig abgeschlossen sind.
Wie ein solcher Übergang als Gesamtanlage aussieht, zeigt unser Palettenwechsel Reinraum, bei dem Wechselplatz und Schleuse eine geschlossene Strecke bilden. Für die Steuerung bedeutet das mehr Verantwortung als in einer gewöhnlichen Förderlinie. Jede Freigabe hängt an Bedingungen, die sich nicht per Hand überbrücken lassen sollen. Wenn eine Tür offen steht oder eine Lichtschranke auslöst, stoppt die Anlagensteuerung den betroffenen Abschnitt und hält die Schleuse in einem definierten Zustand.
Auch Bedienung und Dokumentation richten wir an der Umgebung aus. Damit für eine Störmeldung niemand die Zone wechseln muss, planen wir die Bedienpanels dort ein, wo das Personal ohnehin arbeitet. Die Visualisierung kann dabei festhalten, welche Palette wann gewechselt und behandelt wurde. Für Audits in Food und Pharma ist dieser Nachweis oft genauso wichtig wie die Leistung der Anlagensteuerung selbst.
Einzelsteuerungen oder durchgängige Anlagensteuerung und Automatisierung?
Viele Betriebe wachsen Station für Station. Jede Maschine bringt ihre eigene Steuerung mit, oft von verschiedenen Herstellern und aus unterschiedlichen Jahrzehnten. Für sich betrachtet laufen solche Anlagensteuerungen meist zuverlässig. Schwierig wird es im Verbund. Wenn Signale zwischen den Maschinen fehlen, braucht jede Übergabe einen Tastendruck. Eine Störung an einer einzigen Station legt dann die ganze Linie still, ohne dass die Ursache sichtbar wird.
Eine durchgängige Anlagensteuerung und Automatisierung aus einer Planung schließt diese Brüche. Vorhandene Komponenten prüfen wir auf ihre Weiterverwendung, ausgetauscht wird nur, was den Verbund tatsächlich ausbremst. Bei älteren Förderanlagen ist genau das der Kern eines Retrofits: neue Logik, bewährte Mechanik. Unsere Komplettsysteme planen Förderung, Handling und Steuerung dagegen von Anfang an als eine Anlage.
Wo zeigt sich der Unterschied im Alltag? Meist erst dann, wenn die Linie wachsen soll. Kommen eine zweite Wechselstation, ein weiteres Magazin oder ein neuer Linienzweig hinzu, ergänzen wir die bestehende Anlagensteuerung modular. So entsteht keine weitere Insel neben der Linie, sondern ein zusätzlicher Abschnitt derselben Logik.
Elektrokonstruktion und Programmierung im eigenen Engineering
Unser Bereich Automation bündelt alle Gewerke, die hinter einer Anlagensteuerung stehen:
- Elektrokonstruktion mit Schaltplänen und Auslegung der Komponenten
- SPS-Programmierung, unter anderem mit Siemens TIA Portal
- Visualisierung der Bedienoberflächen, etwa mit WinCC
- Schnittstellen zu übergeordneten Systemen, dazu Fernwartung und Analyse
Simulation und Werksabnahme verlagern die Fehlersuche aus Ihrer Halle in unser Werk in Langenfeld. Die späteren Bediener sitzen bei der Abnahme bereits am Panel und spielen Störfälle durch, die im laufenden Betrieb selten vorkommen. Dort zeigt sich, ob Taktzeiten und Pufferlängen aus der Planung auch im realen Ablauf halten.
Sobald die Anlage übergeben ist, bleibt die Software in den Händen derer, die sie geschrieben haben. Unsere Programmierer lesen Störmeldungen und Programmzustände per Fernzugriff aus, ohne erst einen Termin vor Ort abstimmen zu müssen. Kleinere Anpassungen der Anlagensteuerung, etwa an ein neues Palettenformat, lassen sich auf diesem Weg häufig ohne Anreise umsetzen. Möchten Sie eine bestehende Linie modernisieren oder eine neue Materialflussanlage planen, klären wir Umfang und Ablauf in einer kostenfreien Beratung mit technischer Planung.
