Hybrid-Palettenwechsler
Paletten wechseln, wenden, umpalettieren und dann? Genau das haben wir uns auch gefragt und hybride Palettenwechsler entwickelt. Diese Palettenwechsler können mehrere Verfahren (Klemmen, Drehen/Kippen & Schieben) kombinieren oder zusätzlich zum Umpalettieren weitere Schlüssel-Funktionen erfüllen.
Vorteile von Hybrid-Palettenwechslern:
- Erhöhter Nutzwert: Mehrere Prozesse oder Funktionen in einer Maschine integriert
- Platzsparende Lösung: In der Intralogistik wird minimale Stellfläche mit maximaler Leistung kombiniert
- Reduzierung von Investitionskosten: Ein System vereint alle Aufgaben anstatt viele einzelne Maschinen
Die Möglichkeiten der verschiedenen Hybrid-Kombinationen sind nahezu grenzenlos durch unsere innovativen Ingenieure der mechanischen und elektrischen Entwicklungsabteilung.
Mögliche Hybrid-Kombinationen für Palettenwechsler
| Hybrid-Funktionen: | PW Klemmen | PW Drehen | PW Kippen | PW Schieben | PW Ziehen |
| PW Klemmen | – | – | ✔ | ✔ | – |
| PW Drehen | – | – | ✔ | – | – |
| PW Kippen | ✔ | ✔ | – | – | – |
| PW Schieben | ✔ | – | – | – | – |
| PW Ziehen | – | – | – | ✔ | – |
| Hygieneschleuse mit Zonentrennung | – | – | – | ✔ | ✔ |
| Zentrieren von Ladung und Palette | ✔ | – | ✔ | ✔ | ✔ |
| Ausrichten der Ladung | ✔ | – | ✔ | ✔ | ✔ |
| Deckblatthandling | ✔ | ✔ | ✔ | ✔ | ✔ |
| Doppeln (=2 Ladungen mit Palette übereinander stapeln) | ✔ | – | – | – | – |
| Aufsatteln (= leere Palette unter Palette mit Ladung setzen) | ✔ | – | – | – | – |
| Paletten teilen: z.B. 2x DüDo Pal. | ✔ | ✔ | ✔ | ✔ | ✔ |
| Beschädigte Ladungen austauschen | – | ✔ | – | – | – |
| Absaugung & Reinigung | ✔ | ✔ | ✔ | ✔ | ✔ |
Ihre Hybrid-Lösung ist nicht dabei?
Fallbeispiel PW 1000 H
Durch die Kombination von Schiebe- und Ziehverfahren wird der PW 1000 H zur Hybrid-Innovation.
Anwendung:
- Nicht immer kann das Basis-Schiebeverfahren des PW 1000 alle Ladungen und Palettentypen abdecken. Sogenannte Push-Pull-Anbaugeräte für Gabelstapler sind für das palettenlose Lagern und Verladen bekannt. Ein von der Funktion ähnliches Anbaugerät haben die Ingenieure bei Baust entwickelt.
- Durch diese besondere Vorrichtung kann der Palettenwechsler PW 1000 H zusätzlich im Ziehverfahren arbeiten. Dabei wird ein Deckblatt oder Slipsheet zwischen Ladung und Palette an einer überstehenden Lasche gezogen. Die Ladung wird noch sanfter als beim Schieben von einer Palette auf die andere gezogen. Es findet keine Reibung zwischen Ware und Palette statt.
- Das Ziehverfahren ist optimal für alle sensiblen und instabilen Ladungen geeignet, welche sich weder klemmen, drehen, kippen noch schieben lassen. Das sind z.B. Joghurtbecher und sonstige Milcherzeugnisse in Bechern, Eier in Kartonlagen, Obst & Gemüse in offener Kartonage.
- Die Ziehvorrichtung des PW 1000 H wird ergonomisch manuell geschlossen und geöffnet: Viel Funktion und Engineering im kleinen Format. Weitere Automatisierungen in den Modellen PW 2000 bis PW 6000 sind ebenfalls erhältlich.

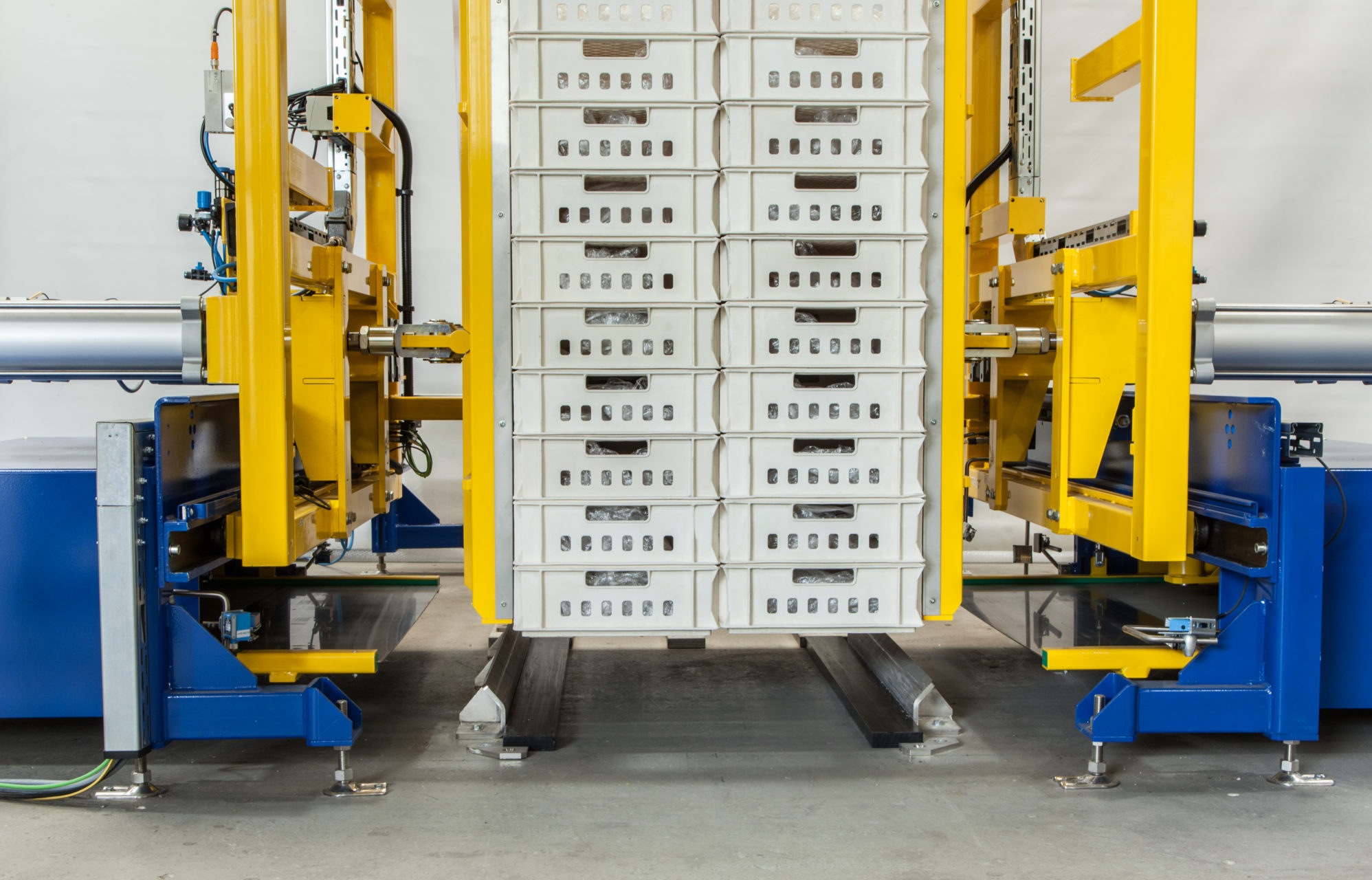

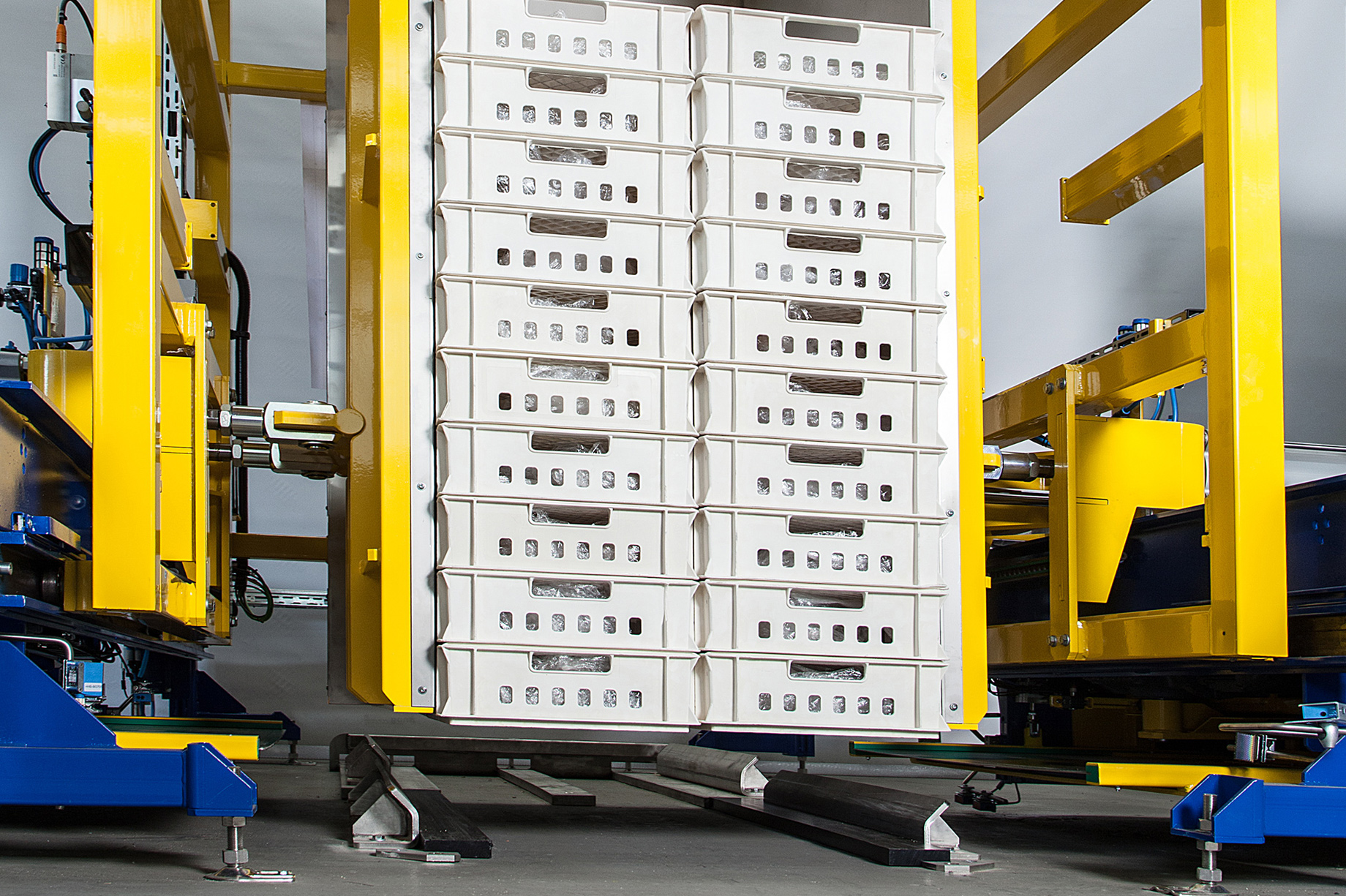

Fallbeispiel Hybridwechsler PW 2000 H
Das schonende Schiebeverfahren wird durch den kraftvollen Klemmprozess ergänzt.
Anwendung:
- Paletten und Ladungen sind oft vielfältig sodass mehrere PW Verfahren erforderlich sind.
- Schieben ist besonders für die Umpalettierung von sensiblen Ladungen geeignet, welche nicht gekippt oder geklemmt werden dürfen. Lücken in der Stapelung sind kein Problem. Kritisch sind Quellpaletten (= Palette welche die Ladung vor dem Wechsel trägt) mit Rändern oder herausragenden Strukturen.
- Beim Klemmen ist eine glatte Oberfläche der Quellpaletten nicht notwendig. So kann druckstabile und robuste Ladung alternativ mit der Klemmfunktion des PW 2000 H auf eine andere Palette gewechselt werden.
- Die Vorteile des Schiebeverfahrens werden so mit denen des Klemmens kombiniert.
Fallbeispiel Zentrierung PW 3000
Während des Überschiebens kann die Position der Ware auf der Palette sowohl längs als auch quer angepasst werden. So wird neben dem Palettenwechsel im Schleusenbetrieb auch die Zentrierung erheblich verbessert.
Fallbeispiel Deckblatthandling
- Das Deckblatt oder auch Slip sheet schützt als wichtige Trennschicht die Unterseite der Ladung vor Verschmutzung oder Beschädigung durch die Palette.
- Was passiert aber mit diesem häufig eingesetzten Slip sheet während des Palettenwechsels? Ganz einfach: es kann auf der Quellpalette liegen bleiben oder an der Ware fixiert bleiben. Im schlimmsten Fall kann es den Prozess stören.
- Um dies zu verhindern können verschiedene Deckblattoptionen in die Palettenwechsler integriert werden, um die Prozess-Sicherheit zu erhöhen.
Fallbeispiel Hybridwechsler PW 550
Palettenwechsel auf wenig Platz im Reinraum
Der Palettenwechsler PW 550 kombiniert das Klemmverfahren des PW 500 mit dem Längstransfer des PW 3000 und verhindert so jegliche Kreuzkontamination.
Mehr dazu in unserem Blogartikel:
Palettenwechsler für Reinraumschleuse
Jetzt mit dem Baust Hybrid-Palettenwechsler jede Anwendung umsetzen.
Fragen Sie jetzt direkt bei uns an:
