BRV-Serie
Stanzeinschübe für besonders schnelle Werkzeugwechsel
Kürzere Losgrößen, weniger Lagerhaltung, effizientere Produktion. Ein klarer Trend in der Metallindustrie, dem Baust Stanztechnologie mit der BRV Serie in vollem Umfang entspricht. Die Stanzeinschübe gibt es sowohl in einer bandgetriebenen Version als auch in einer besonders leistungsstarken, motorbetriebenen Variante.

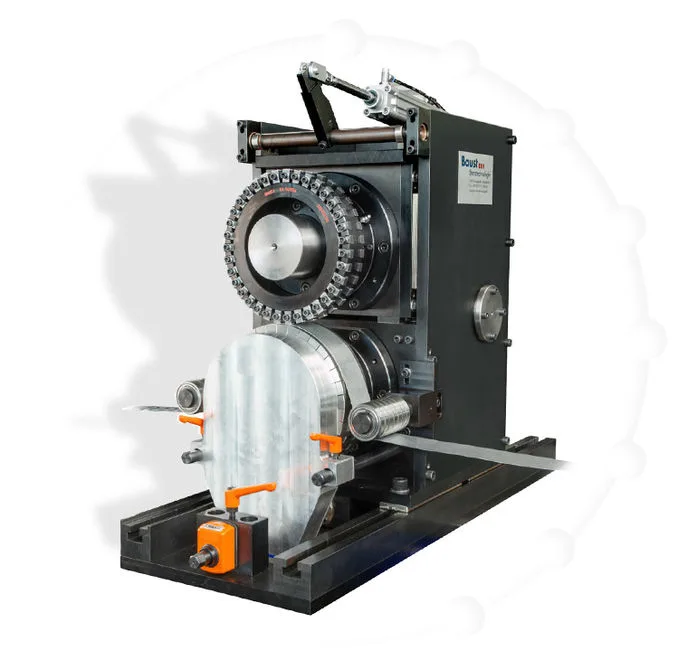

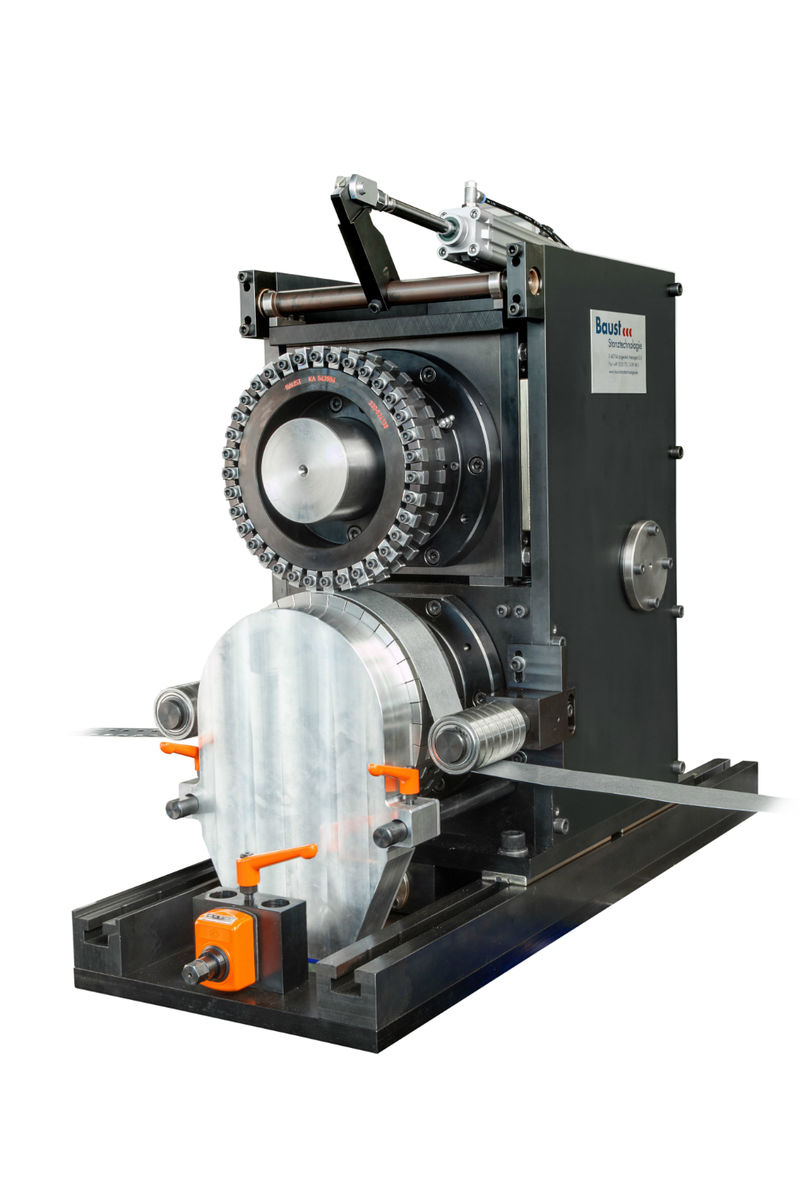

Der bandgetriebene BRV Stanzeinschub
In der vollmechanischen Variante wird der Stanzeinschub BRV über ein Band (Coil) angetrieben. Will der Anwender das Coil wechseln, fährt ein Druckluftzylinder die Werkzeuge so weit auseinander, dass Stempel und Matrizen außer Eingriff liegen. Auf diese Weise kann das neue Band mühelos zwischen die Werkzeuge gelegt werden. Auch ein minutenschneller Wechsel der Stanzwerkzeuge ist in dieser Position ohne weiteres möglich. Eine weitere Besonderheit des bandgetriebenen BRV ist der patentierte Drehmechanismus. Er ist so angeordnet, dass die Werkzeuge ständig synchronisiert bleiben. Die Folge: Die Werkzeuge lassen sich leicht pneumatisch schließen und setzen direkt den Stanzvorgang fort. Und das bei Bandgeschwindigkeiten von 60 m/min und mehr.
Technische Daten
- Breite: ca. 370 mm
- Tiefe: ca. 700 mm (ca. 1100 mm bei motorisierter Version)
- Höhe: ca. 560 mm
- Gewicht: ca. 350 kg
- Produktionsgeschwindigkeit: bis zu 80 m/min
- Luftdruckantrieb: 6 bar
- Motorleistung (optional): Servoantrieb 400 V, 50 Hz, max. 3,5 kW oder bandgetrieben / vollmechanisch
Stanzbare Produkte
- Material: Stahl, Aluminium
- Dicke: 0,2 mm – 0,8 mm
- Breite: 20 – 100 mm
- Zugfestigkeit: 550 N/mm²
- Lochabstand: klein genug, sodass stets mehr als ein Stanzstempel greift
- Toleranz: ISO 2768-1 c
Jetzt unverbindliches Angebot anfordern
Stanzeinschub mit pneumatischer Werkzeugöffnung direkt vom Hersteller Baust
Die BRV-Serie von Baust vereint präzise Stanztechnik mit durchdachter Konstruktion für industrielle Anwendungen. Ein Stanzeinschub mit pneumatischer Werkzeugöffnung ermöglicht das schnelle Auseinanderfahren von Stempel und Matrize per Druckluftzylinder. Dadurch gelangt neues Bandmaterial mühelos zwischen die Werkzeuge, ohne aufwendige manuelle Eingriffe.
Baust entwickelt und fertigt alle Komponenten am Standort in Deutschland. Die robuste Bauweise mit einem Gewicht von rund 350 kg sorgt für Stabilität bei Produktionsgeschwindigkeiten bis 80 m/min. Unternehmen aus der Metallindustrie, Druckindustrie und Kunststoffverarbeitung setzen auf diese Technologie für kontinuierliche Lochungen in Stahl, Aluminium und Kunststoffbahnen.
Bandgetriebene und motorbetriebene Varianten für Ihre Produktion
Baust bietet den Stanzeinschub mit pneumatischer Werkzeugöffnung in zwei Antriebskonzepten an. Die bandgetriebene Variante arbeitet vollmechanisch und bezieht ihre Energie direkt aus der Coil-Bewegung. Diese Lösung eignet sich besonders für Anlagen, in denen ein zusätzlicher Motorantrieb nicht erforderlich oder gewünscht ist.
| Merkmal | Bandgetrieben | Motorbetrieben |
|---|---|---|
| Antriebsart | Vollmechanisch über Coil | Servoantrieb 400 V |
| Motorleistung | Keine | Bis 3,5 kW |
| Bautiefe | Ca. 700 mm | Ca. 1100 mm |
| Anwendung | Standardlochungen | Komplexe Lochbilder |
Die motorbetriebene Ausführung verfügt über einen Servoantrieb mit bis zu 3,5 kW Leistung. Sie bietet erweiterte Möglichkeiten bei anspruchsvollen Stanzaufgaben und variabler Geschwindigkeitsregelung.

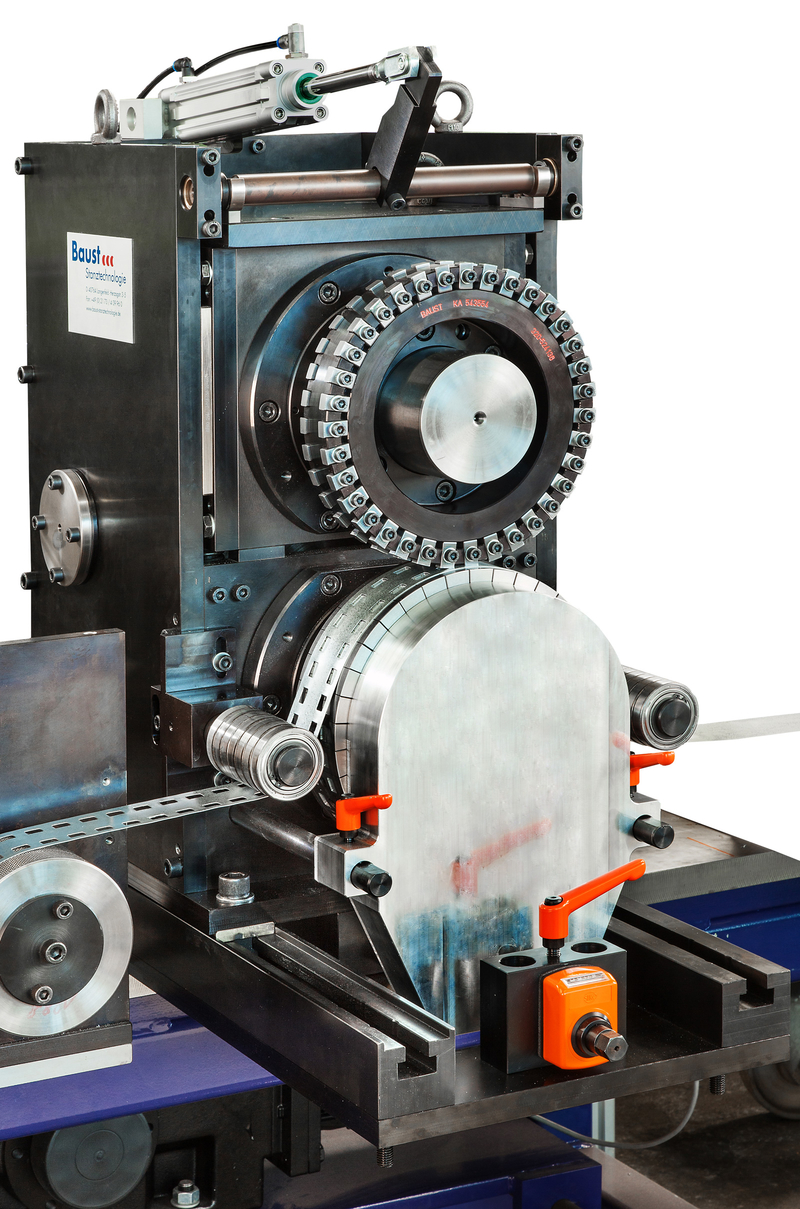

Schneller Werkzeugwechsel dank pneumatischer Werkzeugöffnung im Stanzeinschub
Moderne Fertigungsprozesse verlangen Flexibilität bei wechselnden Losgrößen und Produktvarianten. Der Stanzeinschub mit pneumatischer Werkzeugöffnung reduziert Rüstzeiten erheblich, da ein Druckluftzylinder mit 6 bar Betriebsdruck die Werkzeuge automatisch in Wechselposition fährt. Stempel und Matrizen lassen sich in wenigen Minuten austauschen.
Diese Konstruktion minimiert Stillstandzeiten und steigert die Gesamtanlageneffektivität. Betriebe profitieren von geringerer Lagerhaltung, weil kleine Chargen wirtschaftlich produzierbar werden. Der patentierte Mechanismus hält die Werkzeuge während des gesamten Wechselvorgangs synchronisiert, sodass nach dem Schließen sofort weitergestanzt werden kann.
Produktionsgeschwindigkeiten bis 80 m/min mit dem BRV Stanzeinschub erreichen
Die BRV-Serie verarbeitet Materialstärken von 0,2 bis 0,8 mm bei Bandbreiten zwischen 20 und 100 mm. Mit einer Zugfestigkeit bis 550 N/mm² eignet sich der Stanzeinschub mit pneumatischer Werkzeugöffnung für anspruchsvolle Werkstoffe. Die Toleranzen entsprechen ISO 2768-1 c.
Bandgeschwindigkeiten von 60 bis 80 m/min ermöglichen hohe Ausstoßraten bei gleichbleibender Präzision. Der kompakte Aufbau mit etwa 370 mm Breite und 560 mm Höhe erlaubt die Integration in bestehende Produktionslinien. Baust liefert passende Serviceteile und Sonderwerkzeuge für spezifische Lochbilder und Anwendungen.

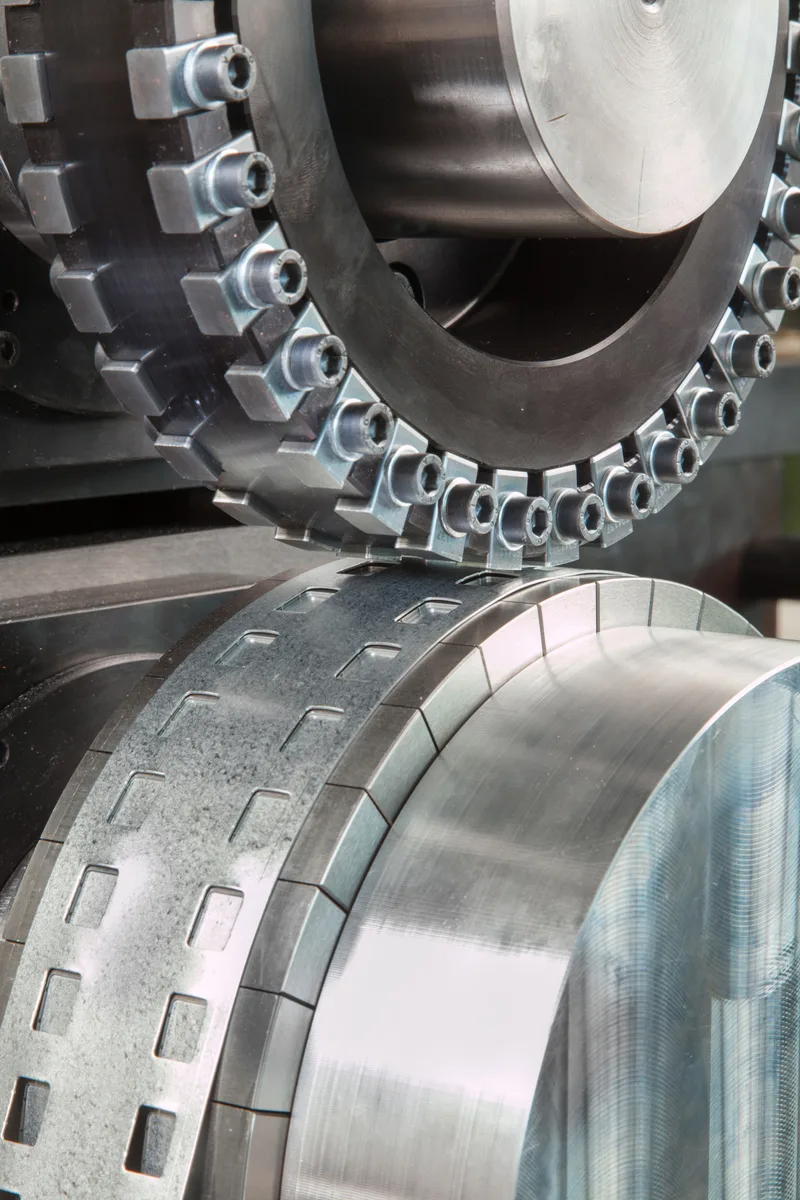

Patentierter Drehmechanismus für dauerhaft synchronisierte Werkzeuge
Ein wesentliches Alleinstellungsmerkmal der BRV-Stanzeinschübe ist der patentierte Drehmechanismus. Er gewährleistet, dass Ober- und Unterwerkzeug permanent synchron arbeiten. Nach dem Öffnen für einen Werkzeugwechsel oder Coil-Tausch greifen die Komponenten sofort wieder exakt ineinander.
Diese Konstruktion verlängert die Standzeit der Werkzeuge und reduziert Verschleiß. Baust unterstützt Anwender mit individueller Beratung, Projektierung und Engineering-Leistungen. Vom ersten Konzept über die Installation bis zur Wartung steht das Team für technische Fragen bereit. Fordern Sie jetzt ein unverbindliches Angebot für Ihren Stanzeinschub mit pneumatischer Werkzeugöffnung an.
