BRC-Serie – Rotationsstanze ohne Motor
Rotationsstanzen – ohne Motor
Große Kraft ohne eigenen Antrieb. Dass Werkzeuge das leisten können, beweist der BRC Stanzeinschub von Baust. Das C im Namen steht für das englische Coil Driven Punch und zeigt bereits, was diesen Stanzeinschub ausmacht: Der BRC ist voll-mechanisch und wird über das Band (Coil) einer Walzprofilieranlage angetrieben. Dort lässt er sich bequem integrieren, denn dank seiner kompakten Bauweise benötigt der BRC lediglich den Platz eines Profilierstichs. Der unkomplizierte Stanzeinschub eignet sich vor allem zur Produktion dünner Profile, bei denen es nicht so sehr auf die Genauigkeit ankommt. Damit ist der BRC das optimale, kostengünstige Werkzeug für Hersteller von Putzwinkeln, Montagebändern oder Ähnlichem.
- Material: Aluminium, Kunststoffbahnen, Endlos-Stahlblech bis zu einer Zugfestigkeit von 350 N/mm²
- Materialdicke: 0,20 mm – 0,50 mm
- Materialbreite : max. 80 mm
- Lochabstand: max. 12 mm (bei mehreren Lochreihen mit versetzt angeordneten Stempeln auch weiter)
- Steg zwischen Löchern: mind. 4 mm
- Lochstreckung in Laufrichtung (Ovalität): 1 % bis 3 % des Durchmessers, max. 10 %

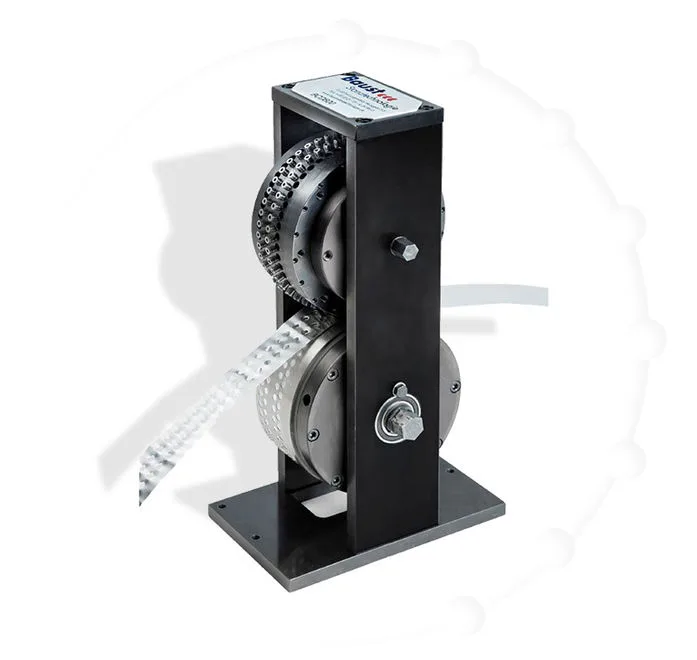

Der BRC Stanzeinschub von Baust
Schnell, kompakt, einfach in der Handhabung. Die BRC Serie ist die neueste Entwicklung im Bereich Rotationsstanzen ohne Motor. Wenn Sie sich für dieses oder ein anderes Produkt von Baust Stanztechnologie interessieren, dann sprechen Sie uns an. Telefonisch oder über unser Kontaktformular. Wir beraten Sie gerne und freuen uns auf Ihre Anfrage!
Jetzt unverbindliches Angebot anfordern
Rotationsstanze ohne Motor von Baust für Walzprofilieranlagen
Der BRC Stanzeinschub von Baust arbeitet vollständig ohne eigenen Motor und nutzt stattdessen die Bewegungsenergie des durchlaufenden Bandmaterials. Diese voll-mechanische Konstruktion macht zusätzliche elektrische Antriebe überflüssig und reduziert gleichzeitig den Wartungsaufwand erheblich. Das Kürzel BRC steht für Coil Driven Punch und beschreibt das Funktionsprinzip dieser Rotationsstanze ohne Motor präzise.
Wir entwickeln seit Jahrzehnten Stanztechnologie für industrielle Anwendungen und haben mit der BRC-Serie eine Lösung geschaffen, die sich nahtlos in bestehende Walzprofilieranlagen einfügt. Die Rotationsstanze ohne Motor eignet sich besonders für Fertigungslinien, bei denen kontinuierlich Endlosmaterial verarbeitet wird. Durch den Verzicht auf einen separaten Antrieb entfallen Synchronisationsprobleme zwischen Stanzeinheit und Bandvorschub.
Profitieren Sie von geringeren Betriebskosten ohne externen Antrieb
Eine Rotationsstanze ohne Motor senkt die laufenden Kosten Ihrer Produktion auf mehreren Ebenen. Der Wegfall elektrischer Antriebskomponenten eliminiert Stromverbrauch für den Stanzvorgang, reduziert Verschleißteile und vereinfacht die Ersatzteilhaltung. Betreiber von Walzprofilieranlagen profitieren von einem System, das seine Antriebsenergie direkt aus dem Produktionsprozess bezieht.
Die wirtschaftlichen Vorteile von Rotationsstanzen ohne Motor zeigen sich besonders bei hohen Produktionsvolumen und im Dauerbetrieb. Die folgende Übersicht verdeutlicht die Kostenvorteile gegenüber motorgetriebenen Alternativen:
| Kostenfaktor | Rotationsstanze ohne Motor | Motorgetriebene Stanze |
|---|---|---|
| Stromverbrauch Antrieb | Entfällt | 0,5 bis 2 kW |
| Wartungsintervalle | Verlängert | Standardmäßig |
| Ersatzteile Antrieb | Keine | Motor, Getriebe, Kupplung |
| Synchronisation | Automatisch durch Band | Elektronische Steuerung nötig |
| Platzbedarf | Minimal | Zusätzlicher Bauraum |
Diese Einsparungen summieren sich über die Betriebsjahre zu einem deutlichen Kostenvorteil. Besonders Hersteller von Standardprofilen mit hohen Stückzahlen realisieren schnell einen positiven Return on Investment durch niedrigere Betriebskosten und geringeren Wartungsaufwand.
Rotationsstanzen ohne Motor für die Produktion dünner Profile
Die BRC-Serie verarbeitet Materialien bis zu einer Zugfestigkeit von 350 N/mm² bei Dicken zwischen 0,20 und 0,50 mm. Diese Spezifikationen machen Rotationsstanzen ohne Motor zur bevorzugten Wahl für Hersteller von Putzwinkeln, Montagebändern und ähnlichen Bauprofilen. Die maximale Materialbreite beträgt 80 mm, was für die meisten Standardprofile im Trockenbau und der Montagebranche ausreicht.
Bei der Lochung erreichen Rotationsstanzen ohne Motor einen minimalen Lochabstand von 12 mm bei einfachen Lochreihen. Durch versetzte Stempelanordnung lassen sich auch engere Lochmuster realisieren. Der Steg zwischen benachbarten Löchern beträgt mindestens 4 mm. Die Lochstreckung in Laufrichtung liegt typischerweise bei 1 bis 3% des Lochdurchmessers, maximal bei 10%. Für Anwendungen, bei denen keine höchsten Genauigkeitsanforderungen bestehen, bietet diese Toleranz ein optimales Verhältnis aus Präzision und Wirtschaftlichkeit.
Aluminium, Kunststoffbahnen und Endlos-Stahlblech lassen sich mit der Rotationsstanze ohne Motor gleichermaßen bearbeiten. Diese Materialvielfalt ermöglicht den flexiblen Einsatz in unterschiedlichen Produktionsumgebungen ohne aufwändige Umrüstungen.
Kompakte Rotationsstanze ohne Motor im Format eines Profilierstichs
Der BRC Stanzeinschub benötigt in der Fertigungslinie lediglich den Platz eines einzelnen Profilierstichs. Diese kompakte Bauweise unterscheidet die Rotationsstanze ohne Motor von größeren motorgetriebenen Alternativen und vereinfacht die Integration in bestehende Anlagen erheblich. Walzprofilieranlagen können nachträglich um Stanzfunktionen erweitert werden, ohne dass umfangreiche Umbaumaßnahmen erforderlich sind.
Die platzsparende Konstruktion resultiert aus dem Verzicht auf externe Antriebskomponenten. Wo motorgetriebene Systeme zusätzlichen Bauraum für Motoren, Getriebe und Steuerungseinheiten benötigen, kommt die Rotationsstanze ohne Motor mit dem mechanischen Grundaufbau aus. Für Fertigungshallen mit begrenztem Platzangebot oder bereits optimierten Linien bietet diese Kompaktheit einen entscheidenden Vorteil bei der Kapazitätserweiterung.
Die folgende Gegenüberstellung zeigt die typischen Abmessungen im Vergleich:
| Merkmal | BRC Rotationsstanze | Motorgetriebene Alternative |
|---|---|---|
| Länge in Laufrichtung | 1 Profilierstich | 2 bis 3 Profilierstiche |
| Zusätzlicher Bauraum | Keiner | Motoreinheit seitlich |
| Nachrüstbarkeit | Hoch | Eingeschränkt |
| Zugänglichkeit Werkzeug | Optimal | Teilweise eingeschränkt |
Diese Maße machen die Rotationsstanze ohne Motor zur ersten Wahl, wenn Platzeffizienz ein Entscheidungskriterium darstellt. Auch die Zugänglichkeit für Werkzeugwechsel und Wartungsarbeiten profitiert von der übersichtlichen Konstruktion.
Einfache Handhabung und schnelle Integration in bestehende Anlagen
Die Installation einer Rotationsstanze ohne Motor in Ihrer Walzprofilieranlage erfolgt ohne aufwändige elektrische Anschlussarbeiten. Da kein Motor angesteuert werden muss, entfallen Verkabelung, Frequenzumrichter und die Programmierung von Synchronisationsparametern. Das Bandmaterial selbst treibt die Stanzwalzen an, sobald die Anlage läuft. Diese direkte mechanische Kopplung stellt sicher, dass Vorschubgeschwindigkeit und Stanzfrequenz automatisch übereinstimmen.
Wir bieten neben der Hardware auch Beratung und Unterstützung bei der Projektierung. Unser Serviceteam unterstützt Sie bei der Auswahl der passenden Werkzeugkonfiguration und begleitet die Inbetriebnahme vor Ort. Ob Sie eine neue Fertigungslinie planen oder eine bestehende Anlage erweitern möchten, unsere Rotationsstanzen ohne Motor lassen sich flexibel an Ihre Anforderungen anpassen.
Für Ihre individuelle Anwendung stehen verschiedene Werkzeugoptionen zur Verfügung. Die Stempel können je nach Lochbild und Materialart konfiguriert werden. Serviceteile und Ersatzwerkzeuge liefern wir aus dem eigenen Programm, sodass kurze Lieferzeiten und Kompatibilität gewährleistet sind. Kontaktieren Sie uns telefonisch oder über das Kontaktformular, um ein unverbindliches Angebot für Ihre Rotationsstanze ohne Motor anzufordern.
