Stanzen von PVC-Sonderprofilen mit der KRV 160

Kunststoff Stanze Stanzen Pvc Sonderprofilen Mit Krv 160 Baust Detail

Unser Kunde Döllken Profiles, Hersteller von technischen Profilen, war auf der Suche nach einem innovativen Verfahren extrudierte Profile seriensicher zu stanzen.

Anforderung des Kunden:

  • Stanzen eines Sonderprofils mit Pfeil-Geometrie ohne Deformation dieser
  • Kurze Umrüstzeiten für verschiedene Stanzbilder
  • Produktionsgeschwindigkeit: 25 m/min
  • Platzsparende Integration in die Produktionslinie

Vorteile der KRV 160:

  • Kunststoffmaterialstärken bis zu 4 mm stanzbar
  • Individuell auf das Produkt angepasste Stempel und Matrizen sowie Materialführungen
  • Schneller und einfacher Werkzeugwechsel
  • Schnell-Wechselsystem der Materialführungen
  • Geöffnete Stanzwerkzeuge während der Produktkalibrierung
  • Einfache Integration in bestehende Produktionslinien
  • geringer Platzbedarf

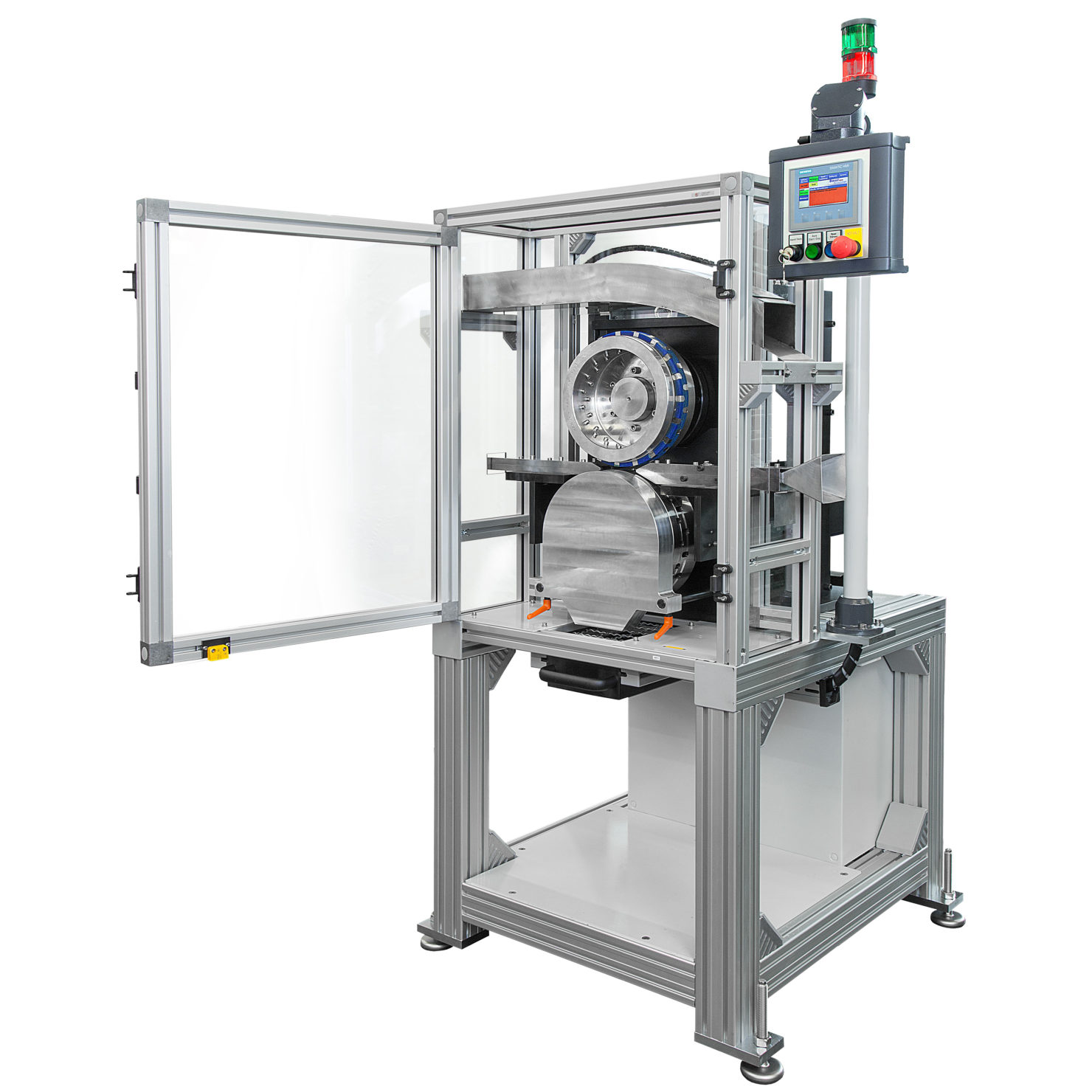

Die KRV 160 ist zwischen dem Raupenabzug und der Trenneinheit aufgestellt. Die Produktionsgeschwindigkeit wird über ein vor dem Raupenabzug positioniertes Messrad erfasst und ist stufenlos einstellbar.

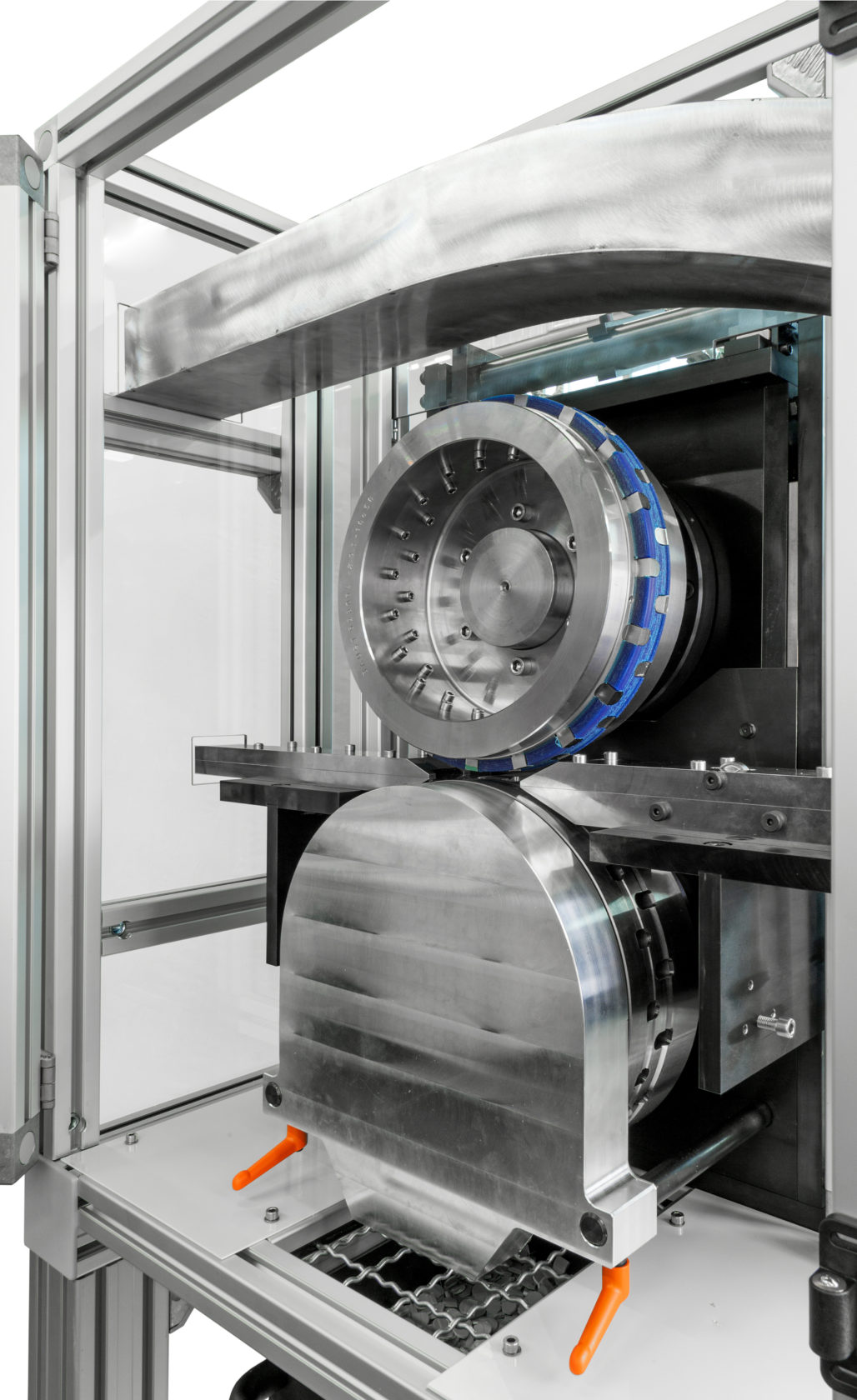

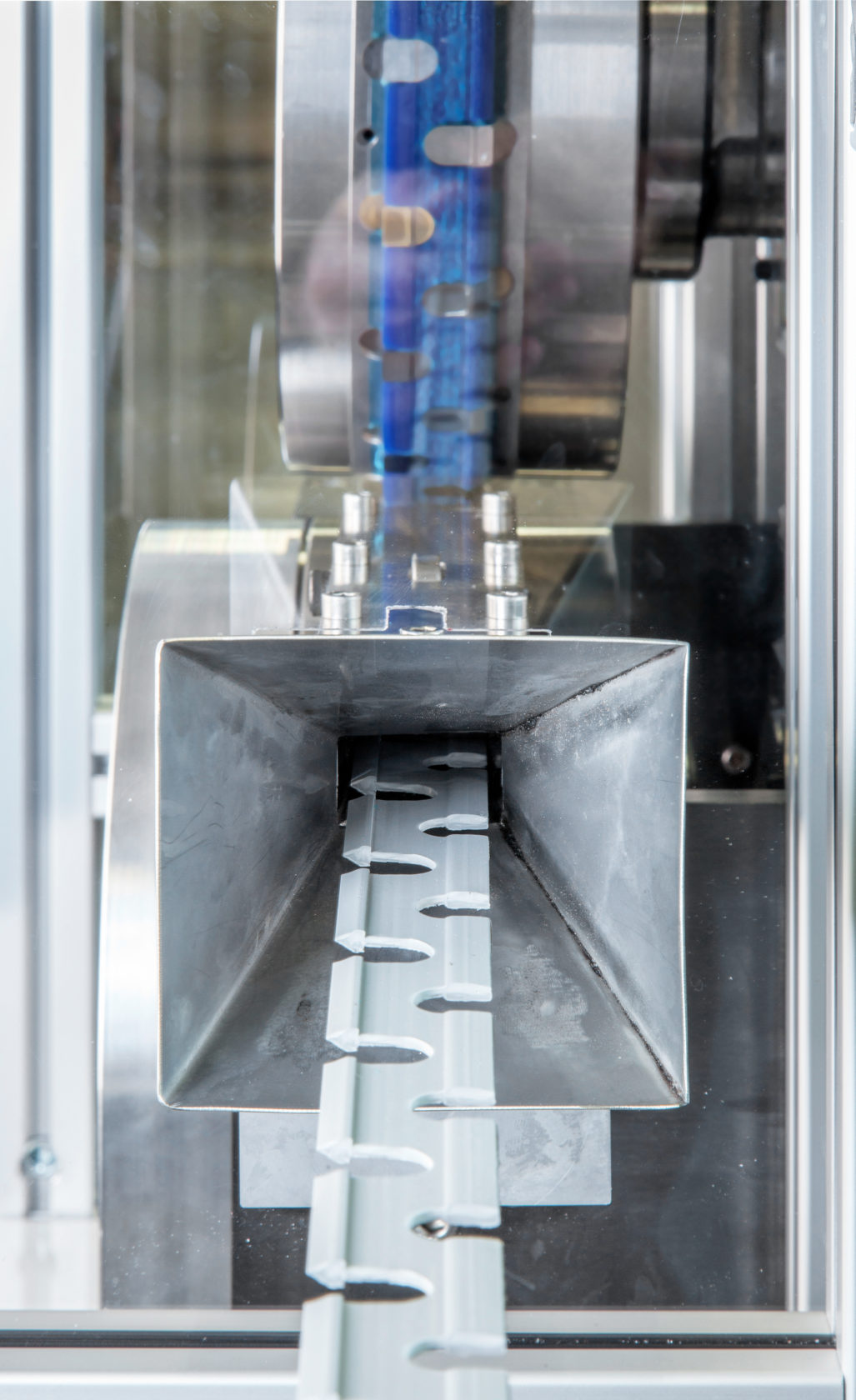

Die Werkzeuge und die Materialführung sind an die Kontur des PVC-Profils angepasst und sorgen so für ein bestmögliches Ergebnis der Stanzungen. Durch den auf dem Stempelring montierten Abstreifgummi wird das Profil während der Stanzung nicht verformt.

Werkzeugwechsel und Produktkalibrierung einfach gemacht: Durch den automatischen Öffnungsmechanismus der Werkzeuge können die Profile einfach und sicher eingeführt werden. Ein Werkzeugwechsel ist in wenigen Minuten erledigt. Die Stanzwerkzeuge können auch während der laufenden Produktion geöffnet werden.
